Sparen Sie Zeit und ersparen Sie sich das Rätselraten beim Einbau neuer Türen in bestehende Rahmen mit der Milescraft HingeJig™. Diese selbstklemmende Vorrichtung wird mit allem geliefert, was zum Fräsen von Scharnier- und Riegelnuten an neuen Türen benötigt wird. Die selbstklemmende Funktion hält die HingeJig™ während des Fräsens in Position, ohne dass Schrauben oder Nägel verwendet werden müssen, die Löcher in der fertigen Tür hinterlassen können.
Selbstklemmend
- Die gepolsterte Klemmkonstruktion lässt sich schnell aufstellen und verhindert Beschädigungen an den Türen durch Befestigungsschrauben oder Nägel
Passt für alle Türen
- Durch die verstellbaren Einstellungen kann die Türscharniervorrichtung für alle Standardgrößen von 1-3/8" und 1-3/4" dicken Türen verwendet werden
Funktioniert mit mehreren Scharniergrößen

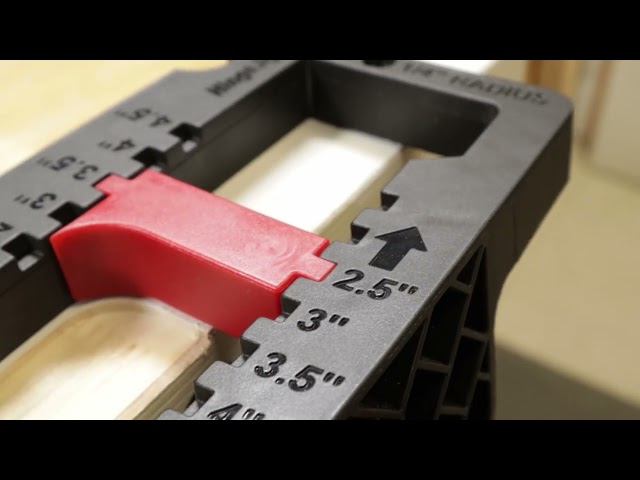

- Fräsungen für Scharnierausschnitte für 2-1/2" bis 4-1/2" Scharniere
Verschiedene Radien routen
- Schneiden Sie professionelle Scharnieraussparungen mit ¼", 5/8" oder quadratischen Ecken. (Meißel erforderlich)
Einzigartiges Design
- Das Design des HingeJig™ macht mehrere Einsätze zum Fräsen verschiedener Scharniereckenradien überflüssig
Fallenplatteneinschnitte erstellen
- Der Bausatz enthält Schablonen zum Fräsen gängiger Türschlossausschnitte in den Größen 1" x 2-1/4", 1-1/8" x 2-1/4" und 1-1/8" x 2-3/4".
Eingebaute Tiefeneinstellung
- Einstellen der Tiefe des Oberfräsenbohrers mit eingebauter Tiefeneinstelllehre für kleinere oder größere Türscharniere
Selbstgeführter Router-Bit
- Inklusive Oberfräse mit Kugellager für saubere und glatte Türscharnieraussparungen
Eingebauter Speicher
- Enthält eingebaute Aufbewahrungsfächer für Oberfräser und selbstzentrierende Scharnierfräser (nicht im Lieferumfang enthalten) zur bequemen Entnahme
Nur für Türen
- Nicht zur Verwendung beim Fräsen von Türscharnieren am Pfosten/Rahmen
Technische Daten:
- Kompatible Türstärken: 1-3/8" und 1-3/4" Türen
- Riegelgrößen: 1" x 2-1/4", 1-1/8" x 2-1/4" , und 1-1/8" x 2-3/4"
- Türscharniergrößen: 2-1/2", 3" , 3-1/2", 4" und 4-1/2″.
- Scharnierecken-Radiusgrößen: ¼", 5/8" oder quadratisch (Meißel erforderlich)
- Türbefestigung: Gepolstert Selbstklemmend. Keine Hardware erforderlich
- Einstellbare Rücksetzdübel: Einstellbar für Türscharnierführung, 1-3/8"-Falle und 1-3/4"-Falle
- Aufbewahrung: Eingebaut für Oberfräse und verfügbaren selbstzentrierenden Scharnierbit (nicht enthalten)
- Geführter Fräser: 12mm Fräskopf mit ½" Kugellager
Verwendet:
- Einbau von Türscharnieren
- Fräsen von Scharnieraussparungen an Schranktüren
- Aussparungen für den bündigen Scharniereinbau schaffen
- Präzise Ausrichtung für die Platzierung der Scharniere
- Schneiden von Scharnierschlitzen bei neuen Rahmenprojekten
- Nachrüstung von Scharnieren an bestehenden Türrahmen
- Anpassen von Scharniergrößen bei individuellen Holzbearbeitungsprojekten
- Herstellung von wiederholten Scharnierschnitten für die Produktion
- Anbringen von Klavierscharnieren an langen Türen oder Paneelen
- Versteckte Scharniere für ein klares, modernes Aussehen
Download Handbuch Anleitungen PDF
Milescraft 1226 HingeJig™
