Was ist ein Ogee-Router-Bit?

Einfach ausgedrückt, erzeugt ein Ogee-Fräser eine "S"-Kurve, bei der eine konkave Kurve in eine konvexe Kurve übergeht. Ogee-Formen sieht man überall, von den Füßen edler Möbel über die Kanten von Tischen und Theken bis hin zu verzierten architektonischen Leisten und Schränken - insbesondere bei Türen mit erhabenen Paneelen.

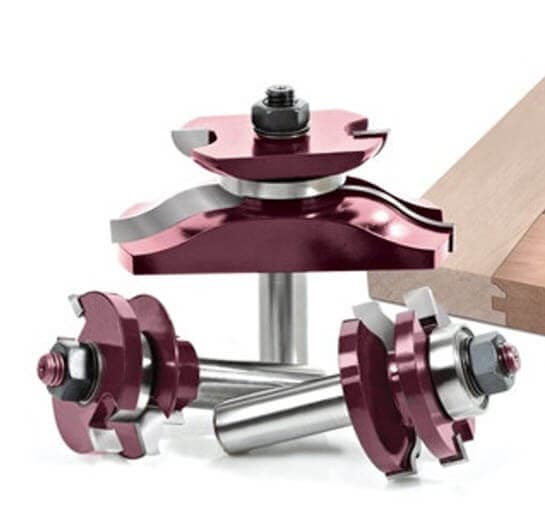

Sehen Sie unser Video"Ogee Raised Panel Doors with Amana Tool A.G.E. Pro Series Carbide Tipped Router Bit Set". Holen Sie sich das Pro Series Set hier.

Aussprache

Ogee wird ausgesprochen wie in "Oh, gee willikers!"

2 Haupttypen von Kurven

Es gibt zwei Grundformen:

Links ist ein klassisches Ogee zu sehen, bei dem sich der konkave Teil des fertigen Materials oben und der konvexe Teil unten befindet (man denke an die "Höhle").

Auf der rechten Seite ist ein römischer Rautenkranz, auch bekannt als "umgekehrter Rautenkranz".

Klingt einfach, kann aber verwirrend sein, wenn es um Oberfräsenbohrer geht, denn der Bohrer selbst ist das Gegenteil des fertigen Materials. Der Ogee-Router-Bit zeichnet sich durch die konkave Form des Bits aus, die aus dem Pilotlager kommt. Der konkave Teil des Bits erzeugt den konvexen Teil des fertigen Materials. Wie bei diesem klassischen Ogee-Bit:

In der Praxis ist das überhaupt nicht verwirrend. Überprüfen Sie einfach die Profile der Bits, die Sie in Betracht ziehen, und Sie werden gut sein.

Variationen bei Ogee-Router-Bits

Ausgehend von diesen 2 Hauptformen gibt es eine unendliche Vielfalt von Profilen, die Sie erstellen können. Es gibt Variationen in:

• Radius der einzelnen Teile der Kurve. (Das ist das "R" und "R1" in der Abbildung oben. Ist es flach oder tief?)
• Länge der einzelnen Teile der Kurve. (Ist sie lang oder kurz? Wie lang?? Das ist das "B" in der Abbildung oben.)
• Anzahl der Kurven. (Warum sich mit einer konkaven und einer konvexen Kurve begnügen? Machen Sie ein paar Wellen!)
• Zusätzliche Elemente. (Eine kleine Hohlkehle oben? Ein kleiner Wulst am unteren Rand? Eine kleine Stufe dazwischen?)
• Wir haben auch Einlegeleisten mit einem doppelseitigen Profil, mit denen sich auf einfache Weise Türen mit erhöhter Füllung simulieren lassen.
• Und natürlich gibt es die Ogees auch in Miniaturform.

Von einfachen Sockelleisten bis hin zu komplizierten Kronenleisten und allem, was dazwischen liegt, hat ToolsToday alles für Sie.
